테이블을 ERD로 변환

MySQL Workbench에서는 기존의 DB 스키마에서 ER 다이어그램을 추출하는 Reverse Engineer를 제공합니다.

ER 다이어그램 생성방법

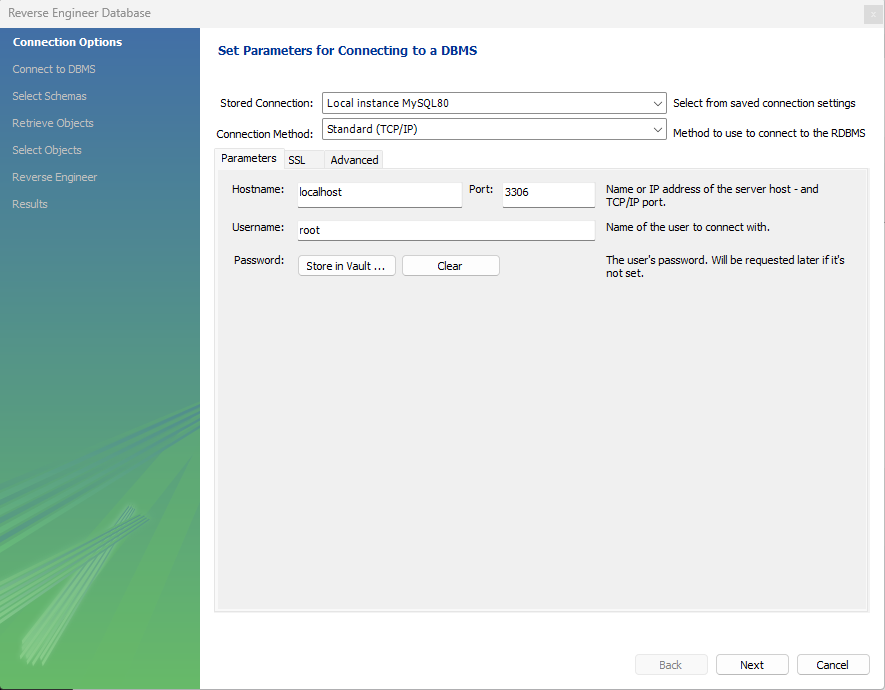

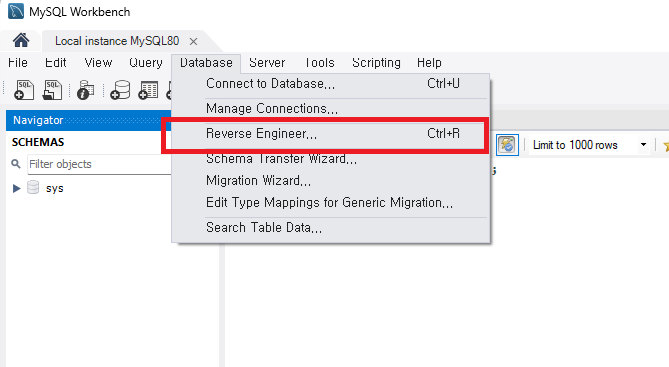

1. 상단 탭의 Database에서 Reverse Engineer... 클릭

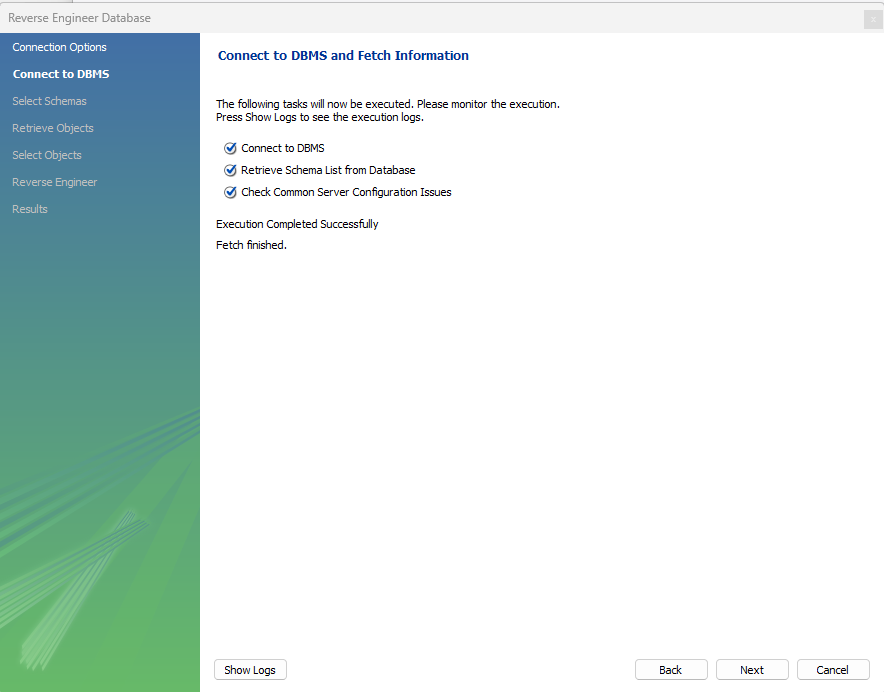

2. Next 클릭





3. 사용할 SCHEMA 선택 후 Next 클릭
   (예시로 test 스키마를 사용해보겠습니다.)

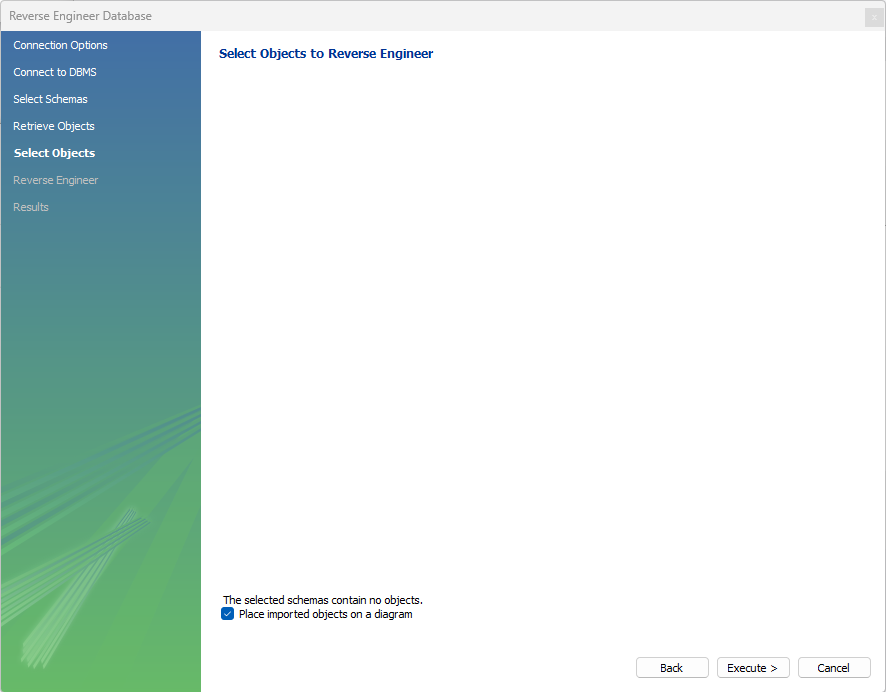

4. Execute 클릭
   (스키마에 테이블이 존재할 경우 가져올 테이블을 선택할 수 있습니다.)

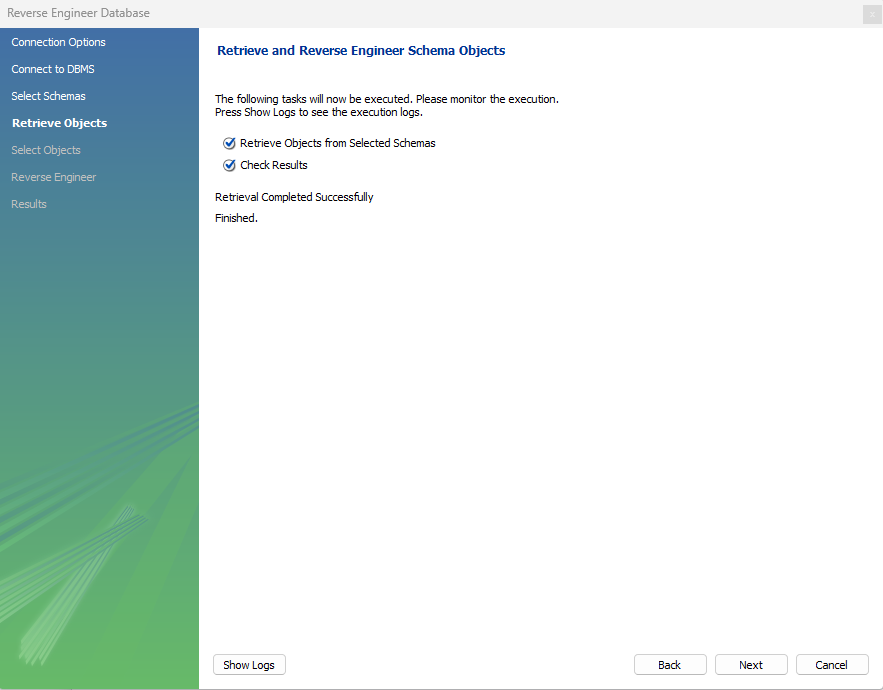

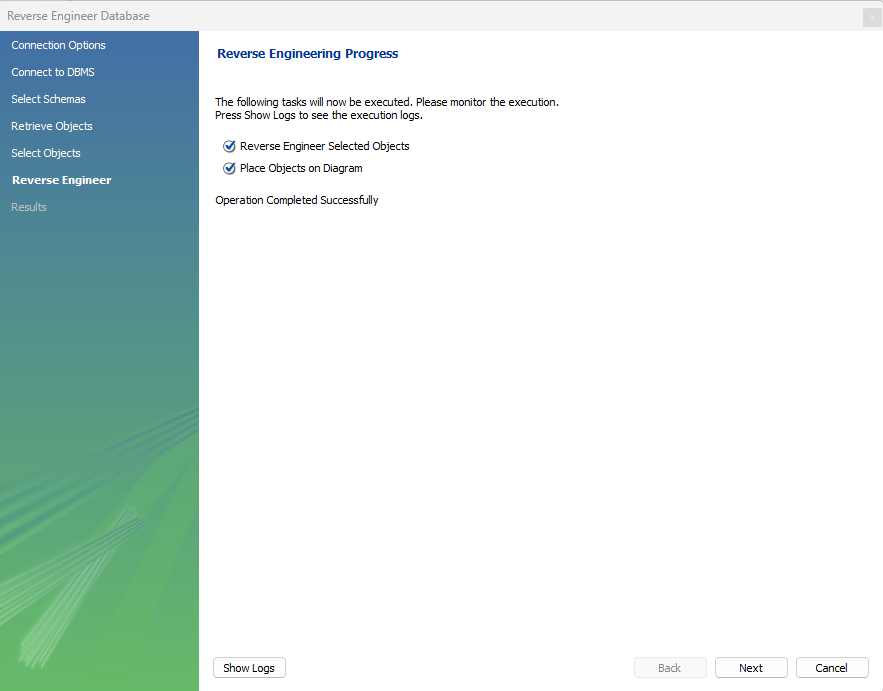

5. Next 클릭

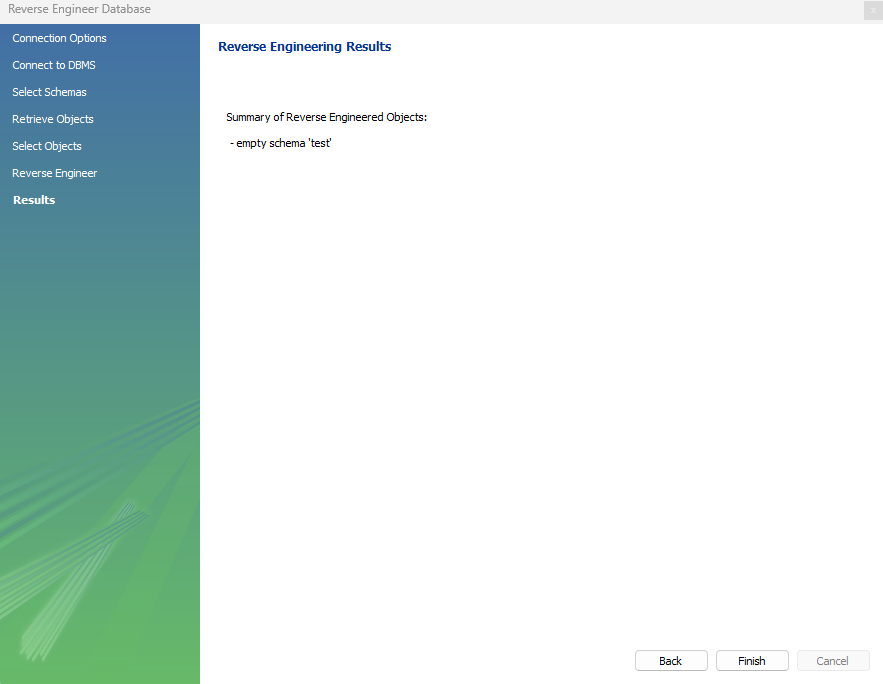

6. Finish 클릭

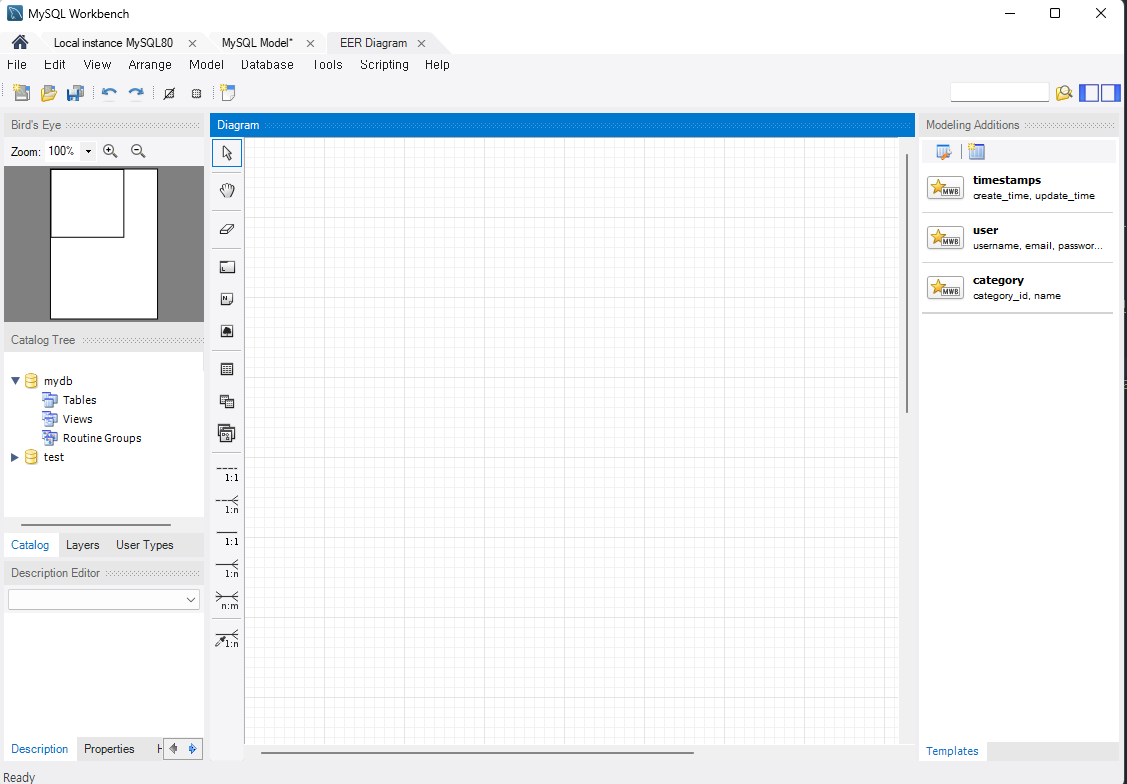

7. 사진과 같이 빈 다이어그램 창이 뜨면 성공입니다.

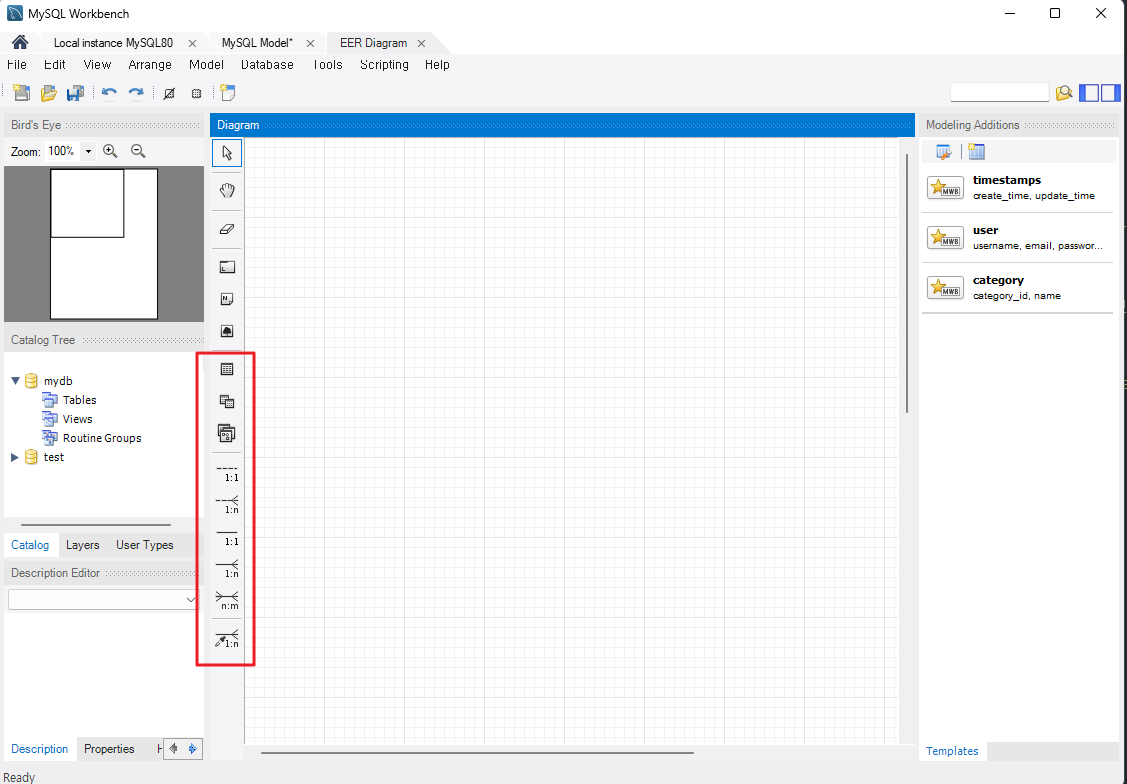

8. 좌측 도구를 선택해 테이블을 생성하거나 관계를 설정할 수 있습니다.

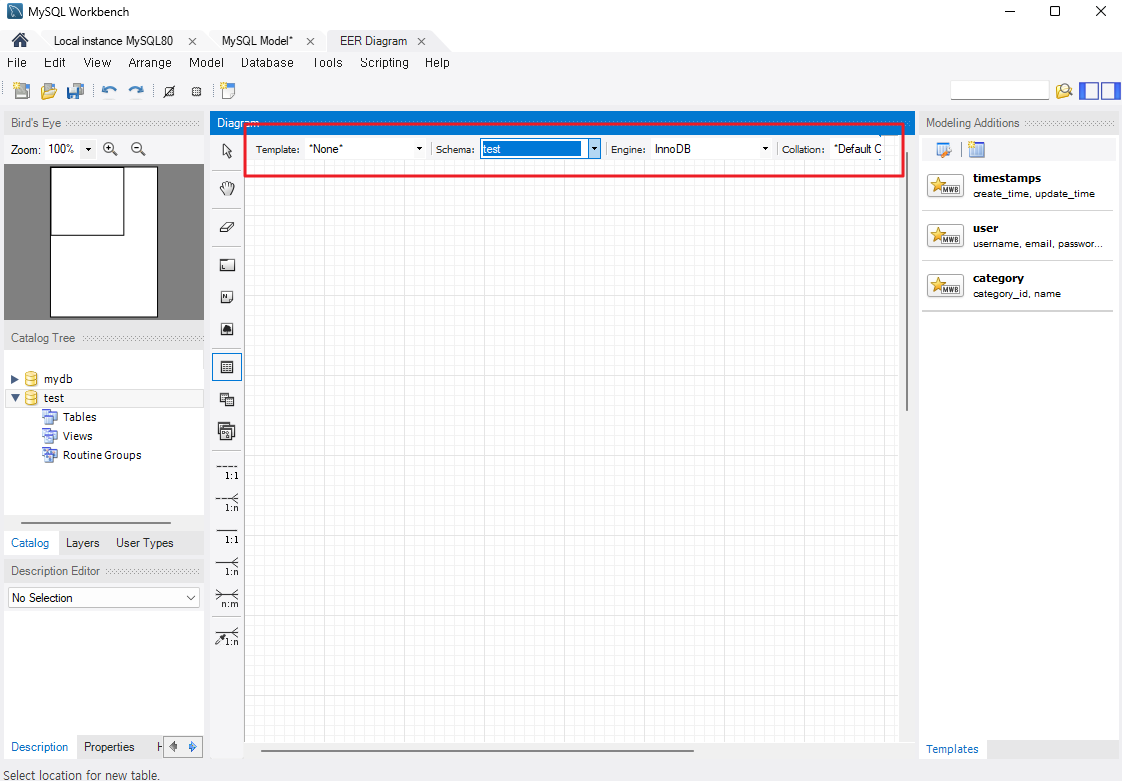

9. 테이블을 생성할 때는 상단 탭에서 원하는 스키마를 지정한 후 생성합니다.
