물리적 데이터 모델링

물리적 데이터 모델링

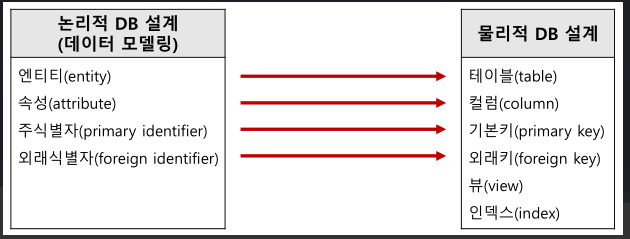

물리적 데이터 모델링은 사용할 데이터베이스를 선택하고 실제로 테이블을 만드는 작업을 말합니다.

MySQL Workbench에서는 ER 다이어그램을 DB 물리 스키마로 생성하는 Forward Engineer를 제공합니다.

---

사용방법

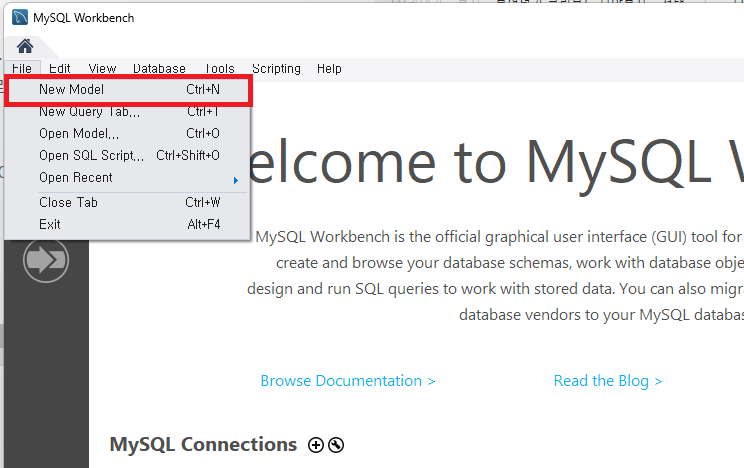

1. File 탭에서 New Model를 선택합니다.



2. EER(Diagram) - ADD Diagram 아이콘을 클릭합니다.



   창이 열리면 간판하게 GUI 환경에서 ER 다이어그램을 그릴 수 있습니다.

   또한, 좌측의 도구를 이용해 테이블을 추가하거나 관계를 이어줍니다.



   File 탭에서 Save Model로 저장할 수 있습니다. (Ctrl + S 가능)

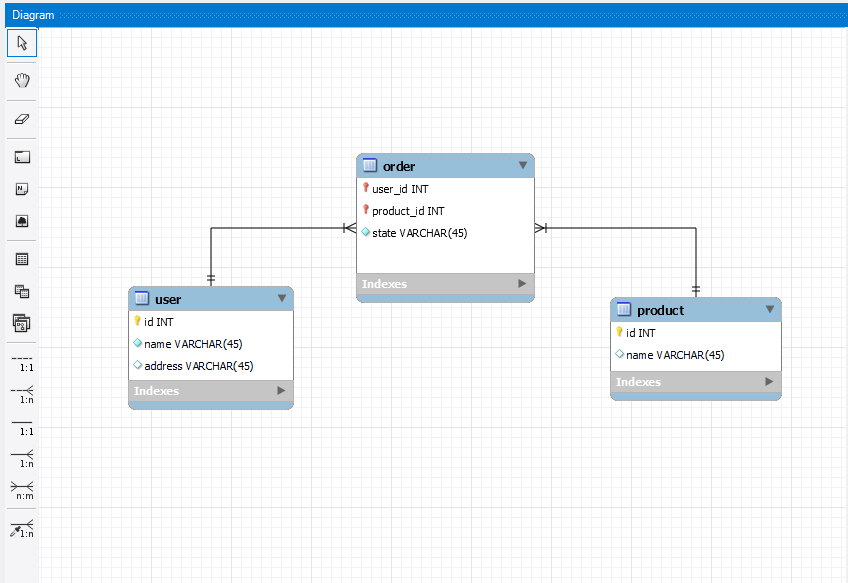

   우선은 간단한 예시로 ER 다이어그램을 하나 가져오겠습니다.

   File 탭에서 Open Model로 모델을 불러올 수 있습니다.



   해당 모델로 DB를 생성해보겠습니다.

3. Database 탭에서 Forward Engineer 클릭

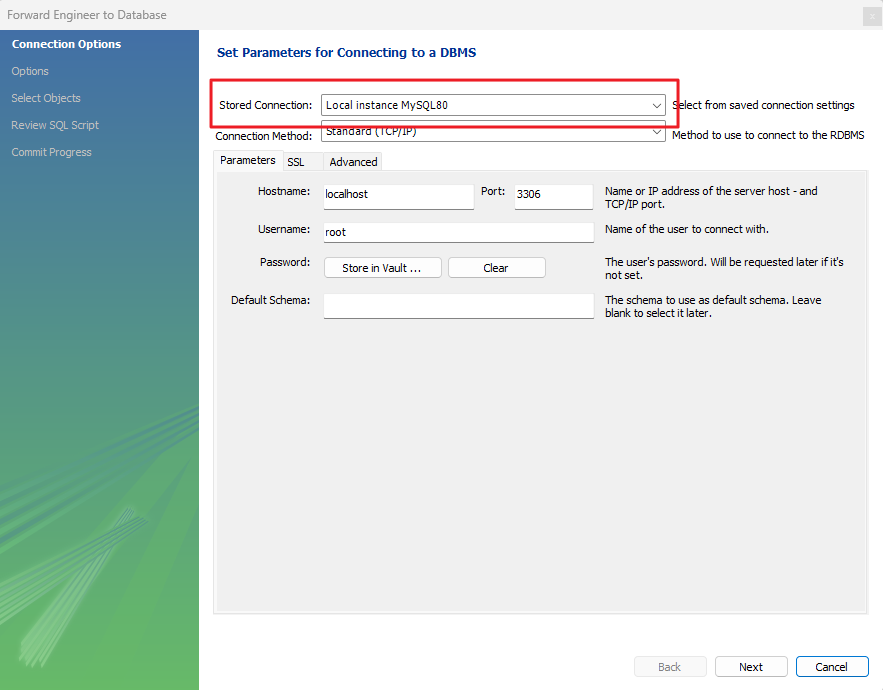

4. 창이 뜨면 Mysql Server 연결 정보를 선택한 후 Next 클릭

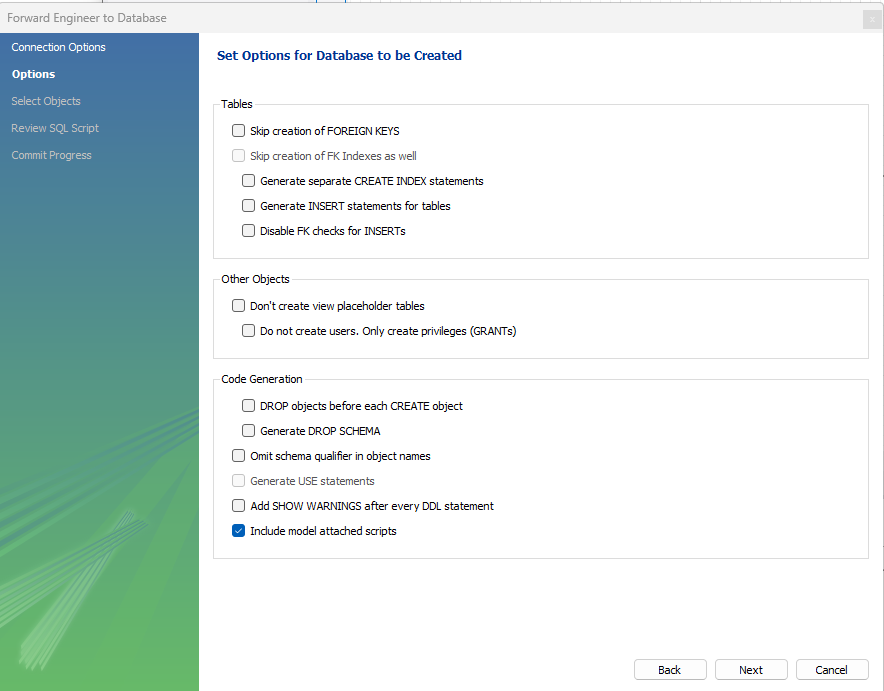

5. Options 설정 후 Next 클릭

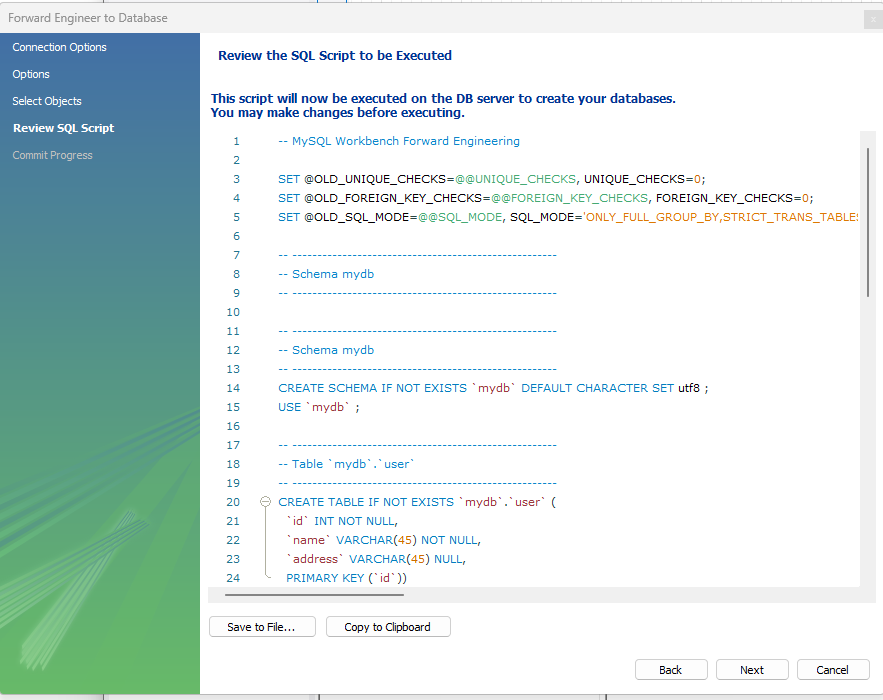

6. SQL 확인한 후 Next 큺릭

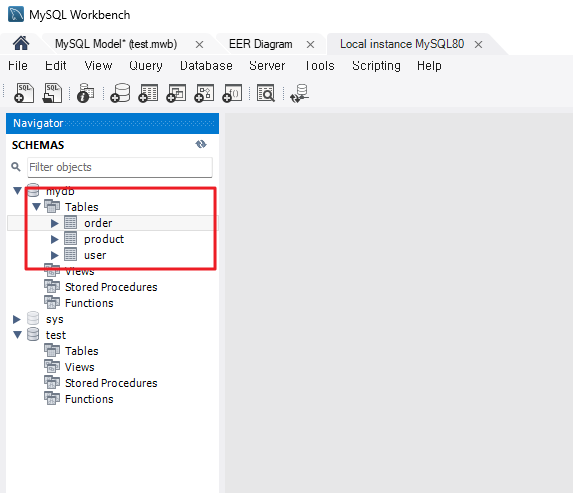

7. 생성된 스키마 확인
